Belajar Menggunakan AVO/Multi Meter

Belajar Menggunakan AVO/Multi Meter
Bagi pembaca yang belum/kurang bisa menggunakan AVO/Multi Meter,
semoga dengan tulisan ini bisa sedikit lebih memahami.
Gambar AVO/Multi Meter


Keterangan
1. Zero Correction (Pengenolan Jarum)
>> Untuk mengenolkan Jarum pada posisi kiri
2. Range Selector
>> Untuk memilih range/batasan hambatan, tegangan atau arus

3. Measuring Terminal
4. Series Condenser
5. Ohm Adjust
>> Untuk mengenolkan jarum saat melakukan pengukuran hambatan

Pengukuran hambatan (ohm)
1. Perhatikan (lihat) kondisi AVO baik atau rusak bodynya
2. Nolkan jarum AVO pada posisi sebelah kiri dengan menggunakan Ohm
Zero Correction dengan cara memutar kekiri atau kekanan agar jarum
tersebut benar2 ke angka nol sebelah kiri
3. Posisikan Range Selector pada x1 Ω, x10, x100, x1k, atau x10k
selanjutnya tempelkan ujung kabel negatif dan positif. Nolkan jarum
AVO tepat pada angka nol sebelah kanan dengan menggunakan ohm adjust.
"Baik tidaknya range selector x1 Ω, x10 Ω, x100 Ω, pegang ujung
negatif dan positif, jarum harus tidak bergerak".
4. Pada dasarnya untuk pengukuran, Range Selector ohm meter harus
betul2 diperhatikan, yaitu setiap memindahkan range selector ke
masing2 nilai ohm terlebih dahulu ujung taspinnya disatukan/
dihubungkan. Sambil melihat jarum AVO menunjukkan kurang atu lebih
dari angka nol disebelah kanan. Kurang atau lebihnya jarum tersebut
kita atur dengan tombol ohm adjusting knop kearah kiri atau kanan
sehingga jarum AVO tersebut benar2 ke posisi angka nol.
5. Setiap mau mengukur posisi ohm hendaknya letakkan range selector
pada skala yang paling kecil.

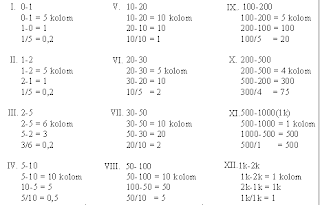

Cara Membaca Skala Ohm









Pengukuran tegangan DC volt dan AC volt












Cara Membaca Skala Volt Tegangan AC maupun DC









1. Range selector 0,1v
Skala baca dari 0~10
Jarum maximal 0,1v (10:100:0,1)
Sedangkan perkolomnya diambil dari angka 1 >> 1 disini= 1/100= 0,01
Jadi 0,01 dibagi 5 kolom >> 1/100:5= 1/100×1/5=1/500= 0,02v
2. Range selector 0,5v
Skala baca dari 0~50
Jarum maximal 0,5v (50:100:0,5)
Sedangkan perkolomnya diambil dari angka 10 >> 10 disini= 10/100= 0,1
Jadi 0,1 dibagi 10 kolom >> 10/100:10= 1/10×1/10=1/100= 0,01v
3. Range selector 2,5v
Skala baca dari 0~250
Jarum maximal 2,5v (250:100:2,5)
Sedangkan perkolomnya diambil dari angka 50 >> 50 disini= 50/100= 0,5
Jadi 0,5 dibagi 10 kolom >> 50/100:10= 1/2×1/10=1/20= 0,02v
4. Range selector 10v
Skala baca dari 0~10
Jarum maximal 10v
Sedangkan perkolomnya diambil dari angka 1 >> 1 disini= 1/1= 1
Jadi 1 dibagi 5 kolom >> 1:5= 1×1/5=1/500= 0,02v
5. Range selector 50v
Skala baca dari 0~50
Jarum maximal 50v
Sedangkan perkolomnya diambil dari angka 10 >> 10 disini= 10/1= 10
Jadi10 dibagi 10 kolom >> 10/10= 1v
6. Range selector 250v
Skala baca dari 0~250
Jarum maximal 250v
Sedangkan perkolomnya diambil dari angka 50 >> 50 disini= 1×50= 50
Jadi 50 dibagi 10 kolom >> 50/10= 5v
7. Range selector 1000v
Skala baca dari 0~10 (10×100= 1000)
Jarum maximal 1000v
Sedangkan perkolomnya diambil dari angka 1 >> 1 disini= 1×100= 100
Jadi 100 dibagi 5 kolom >> 100/5= 20v
